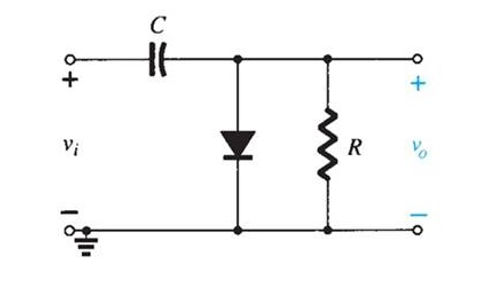

Circuit 1 - Negative Clamper Circuit
วงจรนี้จะมีหลักการทำงานคือ เมื่อจ่ายไฟสลับเข้าไปในวงจรจะผ่านตัว C (ตัว C จะทำการเก็บประจุ)ผ่านไดโอด(ไดโอดจะมีค่าแรงดันตกคร่อม 0.7 V ) แล้วจึงจะครบวงจรในฝั่งรูปคลื่นบวก ต่อมาเมื่อรูปคลื่นลบมาตัว C ที่เก็บประจุไว้ทีมีแรงดันสูงสุด 5V จะทำการคายประจุ โดยแรงดันของตัว C ที่มีค่าประมาณ 5V และแรงดันของแรงจ่ายอีก 5V จะรวมกันได้แรงดัน 10V เป็นแรงดันที่จ่ายให้กับตัว R คือแรงดัน output ที่มีค่าเท่ากับ 2เท่าของแรงจ่ายแต่เป็นแรงจ่ายด้านลบ
Clamper Circuit..
อุปกรณ์ใช้ต่อวงจร
-แหล่งจ่ายไฟกระแสสลับ 5V
-ตัวเก็บประจุ 470 μF 16V
-ไดโอด IN4001 หนึ่งตัว
-ตัวต้านทาน 1 ตัว
การทดลองวงจรจริง
วีดีโอ - Negative Clamper Circuit

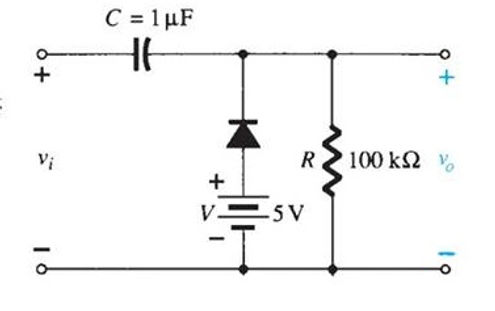

Circuit 2 - Positive Clamper Circuit
วงจรนี้เป็นวงจร Positive คือจะทำให้แรงดันที่Output ด้านฝั่งบวกเพิ่มขึ้น 2 เท่าของแรงดันที่ Input (ถ้า Input 5 V Outputจะได้ 10 V) หลักการทำงานของวงจรนี้คือ เมื่อจ่ายแรงดันเข้าไปในวงจร ช่วงแรก รูปคลื่นบวกจะผ่านตัว C (C จะทำการเก็บประจุ) ผ่านมาเจอแรงดัน ของแบตเตอรี่ทำให้แรงดันลดลงแล้วจึงไหลผ่านตัว R ช่วงที่สอง รูปคลื่นลบ ตัว C จะคายประจุมาเพิ่มแรงดันให้แหล่งจ่าย(เท่ากับว่าแรง ดันที่เกิดขึ้นตอนนี้จะมีเท่ากับแหล่งจ่าย 2 แหล่งต่ออนุกรมกัน) แล้วผ่านแหล่งจ่าย Dc เพิ่มแรงดันอีกที่แล้วผ่านไดโอดกลับ ขั้วลบตัว C เป็นอันครบวงจร
การทดลองวงจรจริง
อุปกรณ์ใช้ต่อวงจร
-แหล่งจ่ายไฟกระแสสลับ 5V
-แหล่งจ่ายไฟกระแสตรง 3V
-ตัวเก็บประจุ 470 μF 16V
-ไดโอด IN4001 หนึ่งตัว
-ตัวต้านทาน 1 ตัว
วีดีโอ - Positive Clamper Circuit
Circuit 3 - Half-wave Voltage Double Circuit
การทดลองวงจรจริง
วงจรนี้เป็นวงจร Half wave Voltage circuit คือจะทำให้แรงดันที่ Output ออกเป็น 2 เท่าของแหล่งจ่ายแต่ได้ เป็นแหล่งดันที่ติดลบ(ถ้าแรงดันจ่ายมา 5 V แรงดันที่วัดได้จะเป็น -10 V) หลักการทำงานของวงจรนี้คือ แบ่งเป็น 2 ช่วง คือรูปคลื่นบวกกับรูปคลื่นลบ ในช่วงแรกรูปคลื่นบวกกระแสจะไหล ผ่านตัว C1 ( C จะทำการเก็บประจุ ) ผ่าน D1ไม่สามารถผ่าน D2ได้และเข้าขั่วลบของแหล่งจ่ายเป็นอันครบวงจร ช่วงที่ 2รูปคลื่นลบ ตัว C ที่เก็บประจุจะคายประจุที่เก็บมาเสริมกับแหล่งจ่าย(ทำให้แรงดัน เพิ่มขึ้น2เท่า)ไม่สามารถผ่านD1 ได้ผ่านตัว C2(C เก็บประจุ)ไหล ผ่าน D2 เป็นอันครบวงจร
อุปกรณ์ใช้ต่อวงจร
-แหล่งจ่ายไฟกระแสสลับ 5V
-ตัวเก็บประจุ 470 μF 16V สองตัว
-ไดโอด IN4001 สองตัว
วีดีโอ - Half-wave Voltage Double Circuit
Circuit 4 - Full-wave Voltage Double Circuit
วงจรนี้เป็นวงจร Full wave Voltage circuit คือจะทำให้แรงดันที่ Output ออกเป็น 2 เท่าของแหล่งจ่ายได้ เป็นแหล่งดันที่เป็นบวก(ถ้าแรงดันจ่ายมา 5 V แรงดันที่วัดได้จะเป็น 10 V) หลักการทำงานคือคลื่นบวกจะไหลผ่านตัว D1 ผ่านตัว C1(c เก็บประจุ 5 V)แล้วกลับเข้าขั่วลบ ช่วงที่ 2 แรงดันจะะไหลผ่า ตัว C2(Cจะเก็บประจุ ) ผ่าน D2แล้วไหลกลับไปขั่วลบ ครบวงจร
การทดลองวงจรจริง
อุปกรณ์ใช้ต่อวงจร
-แหล่งจ่ายไฟกระแสสลับ 5V
-ตัวเก็บประจุ 470 μF 16V สองตัว
-ไดโอด IN4001 สองตัว
วีดีโอ - Full-wave Voltage Double Circuit
Circuit 5 - Voltage Tripler and Quadrupler Circuit
วงจรนี้เป็นวงจร Voltage Tripler and Quadrupler เป็นวงจรทวีแรงดันที่เราจะเอาวงจร Voltage -Multilier Circuit มาต่อๆกันเพิ่มเพื่อแรงดันจาก 2เท่า เป็น3เท่า เป็น4เท่า โดยทั้งนี้ถ้าหากวัดคร่อมตัว C ที่อยู่ด้านบน ของวงจรจะวัดได้เป็น 3 เท่า ของแหล่งจ่ายในวงจร และด้านล่างเมื่อ วัดคร่อมที่ C ทั้ง 2 ตัวจะวัดได้เป็น 4 เท่าของวงจร โดยถ้าเราวัดตกคร่อม ที่ตัวCแต่ละตัวค่าที่ได้คือ C1 จะได้ 5 V ก้อคือได้แรงดันของแหล่งจ่าย C2 จะได้ 10 V คือจะได้จากแรงดันที่แหล่งจ่ายบวกกับแรงดันจากตัวC ที่คายประจุให้ C3จะได้ 10 V ได้แรงจาก C2 C4 จะได้ 10 V ได้จากตัวC3
